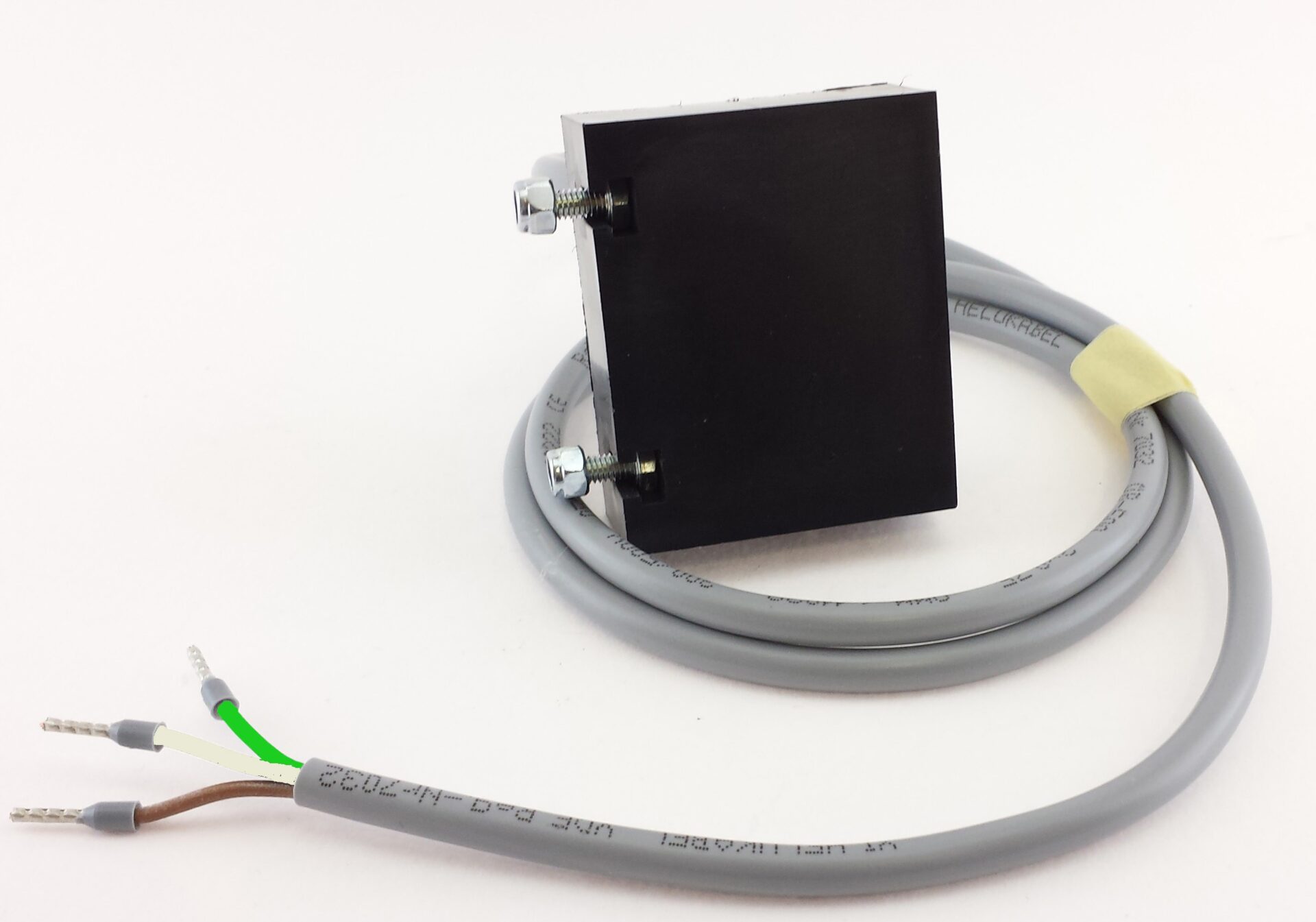

Capteur radar RMS-AT-Adj
Capteur radar RMS-AT-Adj. À sensibilité réglable, sert de détecteur de mouvement pour les objets qui s’approchent. Il peut être monté directement dans l’application.
Les clients privés peuvent également trouver notre gamme de produits dans la boutique partenaire Ampha-Analyse.
Indicateur de Capteur radar RMS-AT-Adj:
Voir aussi
Capteur radar RMS-AT-Adj
Le capteur radar RMS-AT-Adj à sensibilité réglable sert de détecteur de mouvement pour les objets qui s’approchent. Il peut être monté directement dans l’application. La sensibilité optimale peut ensuite être réglée avec précision.
Utilisation sur escaliers mécaniques et trottoirs roulants
Les capteurs radar de RLS Wacon détectent les passagers qui s’approchent des escaliers mécaniques et des trottoirs roulants et servent de détecteurs de mouvement directionnels pour la remise en service automatique de l’installation. L’escalier mécanique démarre à l’approche et passe en veille pendant les pauses de trafic – ce qui économise de l’énergie et réduit l’usure. Par rapport aux détecteurs pyroélectriques, la technologie radar fonctionne de manière directionnelle et est moins sensible aux influences environnementales.
Caractéristiques
- réglage simple de la sensibilité sur le lieu d’utilisation
- temps de commutation de la détection d’objets réglable
- insensible aux mouvements latéraux
- sélection de la plage de mesure par montage horizontal ou vertical
- large plage de tension d’entrée
- faible consommation électrique
- montage dissimulé possible
- sans entretien
- montage simple
- contrôle d’accès
- commande de portail
- détection de personnes et d’objets
- détection de mouvement
Domaines d’application
Domaine d’utilisation
Le détecteur de mouvement radar sert à détecter les personnes ou objets qui s’approchent – par exemple pour l’autorisation ou le démarrage des escaliers mécaniques et trottoirs roulants en fonction du mouvement, ainsi que pour le contrôle d’accès, la commande de portes et la détection d’objets.
Principe de fonctionnement
Le capteur fonctionne par technologie radar (hyperfréquence) et détecte les objets qui s’approchent dans une zone de détection d’env. 0,5 à 5 m. La fonction de commutation peut être évaluée en fonction du sens de déplacement. Le radar est insensible à l’encrassement et aux mouvements latéraux ; un montage dissimulé derrière des caches en plastique est possible. Le capteur est étanche jusqu’à IP68 et sans entretien.
Montage & réglage
- Monter le capteur directement sur le lieu d’utilisation (montage dissimulé possible).
- Choisir la zone de mesure par un montage horizontal ou vertical.
- Régler précisément la sensibilité sur le capteur ; le cas échéant, régler la durée de commutation après détection d’un objet.
- Câbler le raccordement selon le schéma de raccordement (voir Caractéristiques techniques).
Entretien
- Le capteur radar est sans entretien.
- Si nécessaire, contrôle visuel de la fixation et du raccordement.
Remarques importantes
- La sensibilité et la durée de commutation sont réglables sur site.
- La zone de détection varie selon la taille, la forme et la vitesse des objets.
- Raccordement uniquement hors tension.
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Couleur | Affectation |
| brun | + 24 V DC |
| blanc | GND |
| vert | Sortie optocoupleur – |
| jaune | Sortie optocoupleur + |
