SYCON 2802

Le SYCON 2802 est un appareil de titrage pour mesurer la dureté ou l’alcalinité de l’eau.
Par rapport au SYCON 2702, l’analyseur Onlie dispose de deux relais supplémentaires, ce qui permet un grand nombre de nouvelles variantes de connexion. Il dispose également d’une interface RS485 avec protocole Modbus RTU et d’un contact d’entrée supplémentaire. Une deuxième valeur limite programmable supplémentaire permet de surveiller un chevauchement d’eau ou une pré-alarme. Les contacts de relais supplémentaires permettent de commander une vanne d’eau de refroidissement externe pour un refroidisseur d’échantillons.

SYCON 2802 – Premium titrateur pour la dureté de l’eau avec Modbus RTU

Pourquoi choisir le SYCON 2802 ?

Dans les installations complexes de traitement de l’eau, les exigences en matière de surveillance des processus sont très élevées. Outre la mesure précise de la dureté de l’eau, les valeurs mesurées doivent être transmises en temps réel aux systèmes de contrôle supérieurs (API, SCADA, gestion technique de bâtiment). Plusieurs valeurs limites permettent une réaction différenciée – par exemple une pré-alarme en cas de léger dépassement et un arrêt de sécurité en cas de valeurs critiques.

Le SYCON 2802 est le produit phare de la série SYCON et réunit toutes les fonctions du SYCON 2702 avec des interfaces et des possibilités de contrôle supplémentaires. C’est le premier choix pour les applications industrielles exigeantes qui requièrent une intégration transparente dans l’automatisation des usines et une documentation complète des processus.

Qu’est-ce que le SYCON 2802 ?

Le SYCON 2802 de RLS Wacon est un titrateur en ligne entièrement automatique pour la mesure quantitative de la dureté totale ou de la dureté carbonatée (capacité acide KS 4,3) dans les eaux de process et les eaux industrielles. Par rapport au SYCON 2702, il offre deux sorties relais supplémentaires (4 au total), une interface RS485 avec protocole Modbus-RTU, une deuxième entrée numérique et une deuxième valeur limite librement programmable.

La deuxième valeur limite permet une surveillance différenciée : par exemple, la valeur limite 1 peut être configurée comme pré-alarme et la valeur limite 2 comme alarme principale. Il est également possible de surveiller une intersection d’eau avec deux valeurs limites – avec un seuil inférieur et un seuil supérieur pour la dureté de mélange souhaitée.

Comment fonctionne le SYCON 2802 ?

Le principe de mesure est identique à celui du SYCON 2702 : méthode de titrage colorimétrique. Un échantillon d’eau est automatiquement introduit dans la cellule de mesure et mélangé progressivement avec l’indicateur (série H25 ou série C25). Le capteur RVB pleine couleur sans entretien évalue le changement de couleur et calcule la concentration exacte de dureté. La durée de l’analyse est d’environ 3 minutes et la consommation d’indicateur est inférieure à 0,05 ml par analyse.

La différence essentielle réside dans les interfaces étendues : L’interface RS485 avec protocole Modbus RTU permet d’interroger directement les valeurs de mesure et les paramètres de l’appareil à partir d’un API. La sortie analogique (0/4-20 mA) est également disponible. Quatre sorties relais offrent une flexibilité maximale pour la signalisation et le contrôle de l’installation.

Fonctions étendues par rapport au SYCON 2702

Fonction	SYCON 2702	SYCON 2802
Sorties de relais	2	4
Valeurs limites programmables	1	2
Entrées numériques	1	2
RS485 / Modbus RTU	–	Oui
Commande de la vanne d’eau de refroidissement	–	Oui (via le relais 4)
Sortie analogique 0/4-20 mA	Oui	Oui

Avantages du SYCON 2802

Détermination précise des valeurs de mesure par la méthode de titration
Détermination quantitative de la dureté de l’eau avec une précision de ± 5 % et une répétabilité de ± 2,5 %.
Interface RS485 avec Modbus RTU
Interrogation directe des valeurs mesurées et des paramètres de l’appareil par un API – intégration transparente dans l’automatisation de l’usine
Deux valeurs limites librement programmables
Pré-alarme et alarme principale ou surveillance d’une intersection d’eau avec seuil bas et seuil haut
4 sorties de relais sans potentiel
Valeur limite 1, valeur limite 2 / niveau de l’indicateur, panne de l’appareil, analyse active / vanne d’eau de refroidissement
Sortie analogique 0/4-20 mA en plus de Modbus
Sortie parallèle des valeurs de mesure via une interface analogique et numérique
2 entrées numériques
Démarrage d’analyse externe, compteur d’eau, contrôleur de débit, réinitialisation à intervalles, réinitialisation à distance – configuration flexible
Contrôle d’une vanne d’eau de refroidissement externe
Le relais 4 peut être configuré pour commander automatiquement une vanne de refroidisseur d’échantillons.
Capteur pleine couleur à auto-étalonnage
Pas d’étalonnage manuel – compensation automatique de la lumière ambiante, de la pollution et de la turbidité
Très faible consommation d’indicateurs
Moins de 0,05 ml par analyse – au moins 10 000 analyses par flacon de 500 ml
Affichage graphique en 9 langues avec carte SD
Journalisation complète, assistant d’installation, mises à jour logicielles via une carte SD

Domaine d’application

Le SYCON 2802 est le premier choix pour les applications exigeantes qui requièrent une intégration transparente dans les systèmes de contrôle de niveau supérieur :

Champ d’application	Description
Traitement industriel de l’eau	Connexion complète à un API/SCADA via Modbus RTU et 4-20 mA – Valeurs mesurées, alarmes et état de l’appareil en temps réel
Intersection de l’eau	Deux valeurs limites contrôlent les seuils supérieur et inférieur de la dureté de mélange souhaitée
Adoucisseurs complexes	Pré-alarme (valeur limite 1) et alarme principale (valeur limite 2) pour des réactions échelonnées en cas de rupture de la dureté
Chaudière à vapeur avec refroidisseur d’échantillons	Commande automatique de la vanne d’eau de refroidissement via le relais 4 – pas de minuterie externe nécessaire
Systèmes d’osmose inverse	Surveillance quantitative avec possibilité de réinitialisation à distance via la deuxième entrée numérique

Exigences relatives à l’eau de mesure

Paramètres	Exigence
Valeur du pH	4-10
Fer (Fe)	< 3 ppm
Cuivre (Cu)	< 0,2 ppm
Aluminium (Al)	< 0,1 ppm
Manganèse (Mn)	< 0,2 ppm
Capacité acide KS 4,3	< 5 mmol/l
Caractéristiques	Transparent, incolore, exempt de matières solides, exempt de bulles de gaz

Installation et mise en service

Monter l’appareil sur un mur sec et facile d’accès – en position verticale, avec un accès libre au drain
Effectuer les raccordements d’eau : Entrée et sortie par un tuyau de 6 mm.
Connexions électriques via les presse-étoupes (4 pièces) : Tension d’alimentation, 4 sorties de relais, sortie analogique, RS485, 2 entrées numériques
Connecter le bus RS485 (pour une connexion Modbus RTU) : configurer l’adresse du bus et la vitesse de transmission dans le menu
Insérer l’indicateur de la série H25 ou de la série C25 et insérer la lance d’aspiration
Lancer l’assistant d’installation – guide pas à pas pour tous les paramètres, y compris les deux valeurs limites
Lancer le premier cycle d’analyse et vérifier la valeur mesurée

Conseil pour l’installation

Utilisez l’interface Modbus RTU pour interroger à distance tous les paramètres de l’appareil par votre API. Les valeurs mesurées, l’état des limites, l’état de l’appareil et le stock d’indicateurs peuvent ainsi être surveillés de manière centralisée – sans câblage supplémentaire pour les signaux individuels. Le quatrième relais peut être configuré pour commander automatiquement une vanne d’eau de refroidissement pour le refroidisseur d’échantillons en option.

Remarques importantes

Pour l’intérieur uniquement et montage mural en position verticale
Un indicateur H25 ou C25 compatible est nécessaire pour le fonctionnement.
Déroulement libre et court sans contre-pression nécessaire
Les oxydants (chlore, ozone) dépassant les limites de l’eau potable affectent la mesure.
Kit de maintenance (réf. 33-090034) à installer tous les 2 ans ou 30 000 analyses
Nettoyer la cellule de mesure tous les 6 mois – Utiliser SYCON Clean (réf. 30-010900)

Plage de mesure et indicateurs

Le Sycon 2802 permet de surveiller une plage de mesure (H25 pour la dureté totale ou C25 pour la dureté carbonatée).
La plage de mesure dépend de l’indicateur utilisé.

Plages de mesure de la dureté totale (H25) :

Indicateur	Numéro d’article		Plage de mesure
Indicateur	Bouteille unique	Pack d’avantages	°dH	°f	ppm CaCo3	°e
H25-0,02	32-084115	32-484115	0,012 – 0,12	0,021 – 0,214	0,21 – 2,14	0,025 – 0,15
H25-0,05	32-084125	32-484125	0,02 – 0,2	0,036 – 0,357	0,36 – 3,57	0,025 – 0,25
H25-0,1	32-084135	32-484135	0,03 – 0,3	0,054 – 0,536	0,54 – 5,36	0,038 – 0,375
H25-0,2	32-084145	32-484145	0,06 – 0,6	0,11 – 1,07	1,1 – 10,7	0,08 – 0,75
H25-0,3	32-084155	32-484155	0,09 – 0,9	0,16 – 1,161	1,6 – 16,1	0,12 – 1,12
H25-0,5	32-084165	32-484165	0,15 – 1,5	0,27 – 2,68	2,7 – 26,8	0,19 – 1,87
H25-1	32-084175	32-484175	0,3 – 3	0,54 – 5,36	5,4 – 53,6	0,38 – 3,75
H25-2	32-084185	32-484185	0,6 – 6	1,1 – 10,7	10,7 – 107,1	0,76 – 7,51
H25-3	32-084195	32-484195	0,9 – 9	1,6 – 16,1	16,1 – 160,1	1,13 – 11,2
H25-5	32-084205	32-484205	1,5 – 15	2,7 – 26,8	26,8 – 267,9	1,88 – 18,8
H25-10	32-084215	32-484215	3 – 30	5,4 – 53,6	53,6 – 535,7	3,76 – 37,6

Plages de mesure de la dureté carbonatée (C25) :

Indicateur	Numéro d’article		Plage de mesure
Indicateur	Bouteille unique	Pack d’avantages	°dH	°f	ppm CaCo3	mmol/l (KS4,3)
C25-1	32-086125	32-486125	0,3 – 7,5	0,5 – 13,4	5,3 – 134	0,11 – 2,68
C25-1,5	32-086135	32-486135	0,5 – 11,5	0,8 – 20,5	8,0 – 80,1	0,16 – 4,11
C25-2	32-086145	32-486145	0,6 – 15,0	1,1 – 26,8	10,6 – 268	0,21 – 5,36
C25-3	32-086155	32-486155	0,9 – 22,5	1,6 – 40,2	16 – 402	0,32 – 8,04

Aperçu des spécifications

Propriété	Valeur
Principe de mesure	Méthode de titrage colorimétrique
Paramètres	Dureté totale (série H25) ou dureté carbonatée (série C25)
Plage de mesure de la dureté totale	0,012-30 °dH (11 indicateurs)
Plage de mesure de la dureté carbonatée	0,3-22,5 °dH (4 indicateurs)
Précision	± 5 % de la valeur finale de la plage de mesure
Répétabilité	± 2,5 %
Unités	°dH, °f, ppm CaCO₃, mmol/l, °e, °Zh
Durée de l’analyse	environ 3 minutes
Consommation de l’indicateur	< 0,05 ml par analyse (en fonction de la dureté)
Analyses par flacon de 500 ml	min. 10.000 (pour une eau douce)
Consommation d’eau	environ 1 l par analyse à 2 bar
Indicateur de durabilité	min. 2 ans (à < 25 °C, stocké dans l'obscurité)

Données électriques

Propriété	Valeur
Tension d’alimentation (version 230 V)	100-240 V AC, 50/60 Hz
Tension d’alimentation (version 24 V)	21,6-26,4 V AC/DC, 50 Hz
Consommation électrique	max. 25 VA / 8 VA en mode mesure / 3,5 VA en mode veille
Fusibles (version 230 V)	2 A à action retardée + 400 mA à action retardée (5×20 mm)
Fusibles (version 24 V)	2 A à action retardée + 1 A à action retardée (5×20 mm)
Sorties de relais	4 relais, max. 250 V AC/DC, 1 A, inverseurs sans potentiel (NC/NO)
Relais 1	Dépassement de la limite 1
Relais 2	Dépassement de la valeur limite 2 / Dépassement inférieur de la valeur limite / Niveau de remplissage de l’indicateur bas
Relais 3	Défaut de l’appareil
Relais 4	Analyse active / Vanne d’eau de refroidissement / Niveau d’indicateur bas
Sortie analogique	0-20 mA ou 4-20 mA, résolution < 100 µA, max. 750 Ω Charge
Interface RS485	Modbus RTU – interrogation des valeurs mesurées et des paramètres de l’appareil par un API
Entrées numériques	2× isolation galvanique – démarrage d’analyse, compteur d’eau, contrôleur de débit, réinitialisation d’intervalle, réinitialisation à distance
Pile	CR2032 (date/heure/état de la mémoire tampon)

Données mécaniques

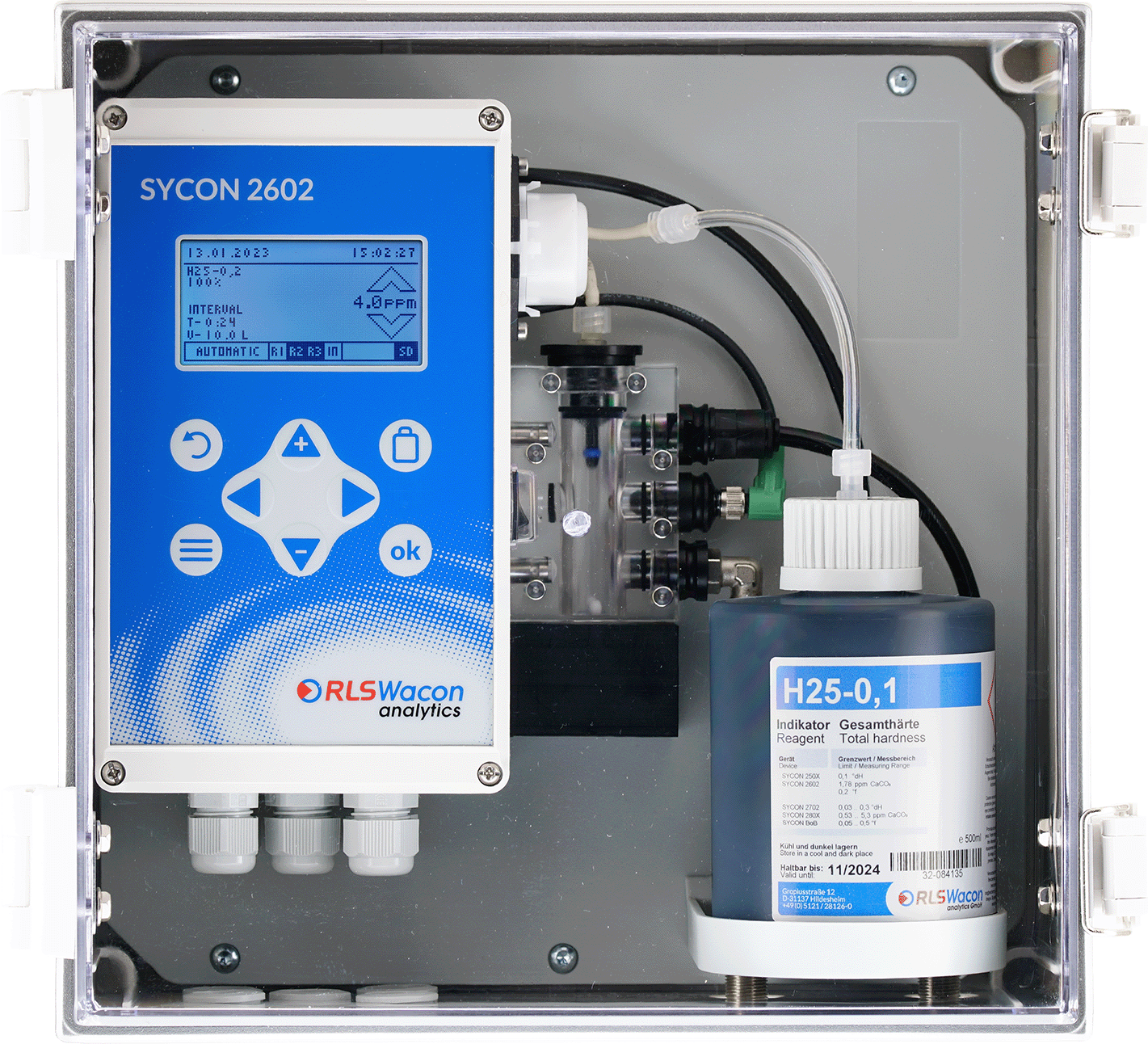

Propriété	Support mural IP43	Boîtier IP54
Dimensions (L × H × P)	274 × 275 × 129 mm	332 × 345 × 190 mm
Poids	env. 2,0 kg	env. 4,0 kg
Classe de protection	IP43	IP54

Conditions environnementales

Condition d’environnement	Valeur
Température de fonctionnement	10-45 °C
Température de stockage	0-45 °C
Température de l’eau de mesure	5-40 °C
Humidité de l’air	20-90 % HR (sans condensation)
Pression de l’eau en entrée	min. 0,5 bar, max. 5 bar (recommandé 1-2 bar)

Affichage et utilisation

Propriété	Valeur
Écran	Affichage graphique multicolore
Utilisation	8 boutons
Langues	Allemand, anglais, français, italien, espagnol, russe, polonais, néerlandais, danois
Stockage des données	Carte SD (enregistrement des mesures et mises à jour logicielles)

Contenu de la livraison

Composant
1 × SYCON 2802 (configuré pour la tension d’alimentation sélectionnée)
Support mural ou boîtier (selon la variante de commande)
Carte SD
Manuel d’utilisation

Remarque : pour fonctionner, il faut un indicateur compatible de la série H25 (dureté totale) ou de la série C25 (dureté carbonatée), qui doit être commandé séparément.

Informations complémentaires

Type de construction	Boîtier IP54, Support mural IP43
Alimentation électrique	230 V AC, 24 V AC/DC
Manuel	Allemand, Anglais
Paramètre	Les femmes, p-Valeur
