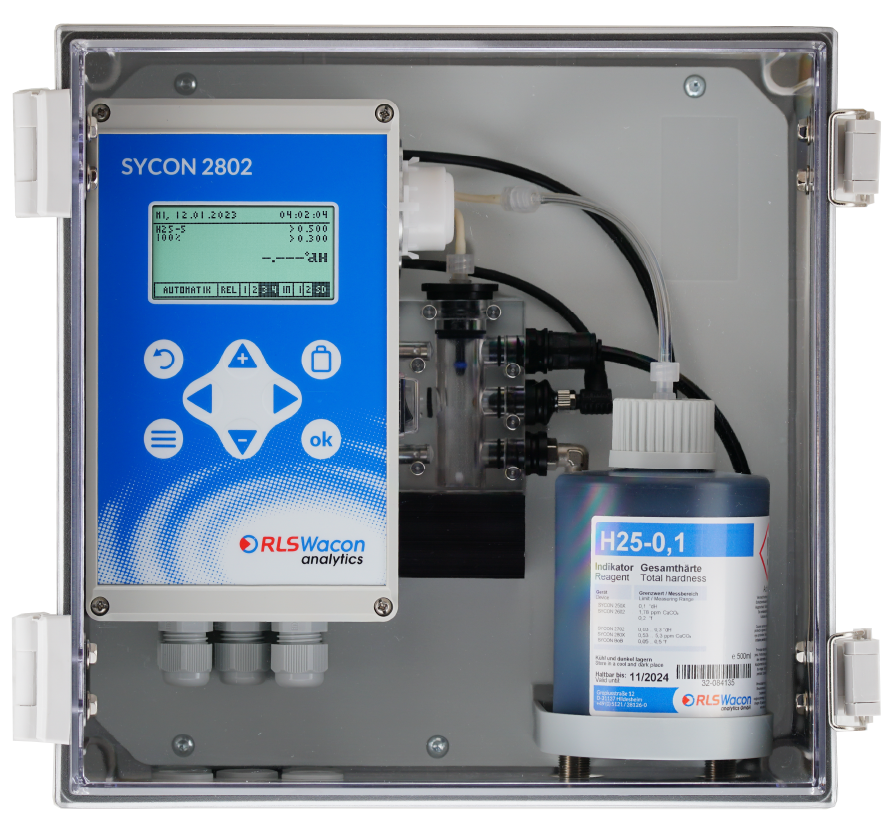

SYCON 2802
SYCON 2802 – Premium-Titrationsgerät mit Modbus RTU, 4 Relaisausgängen, 2 Grenzwerten und Analogausgang 4–20 mA zur quantitativen Messung der Wasserhärte
Privatkunden finden unser Sortiment auch im Partnershop Ampha-Analyse.
Indikator für SYCON 2802:
Siehe auch:
Das könnte dir auch gefallen …
SYCON 2802 – Premium-Analysegerät für Wasserhärte (Titration) mit Modbus RTU
Warum das SYCON 2802?
In komplexen Wasseraufbereitungsanlagen werden höchste Anforderungen an die Prozessüberwachung gestellt. Neben der präzisen Messung der Wasserhärte müssen Messwerte in Echtzeit an übergeordnete Steuerungssysteme (SPS, SCADA, Gebäudeleittechnik) übertragen werden. Mehrere Grenzwerte ermöglichen eine differenzierte Reaktion – etwa einen Voralarm bei leichter Überschreitung und eine Sicherheitsabschaltung bei kritischen Werten.
Das SYCON 2802 ist das Flaggschiff der SYCON-Serie und vereint alle Funktionen des SYCON 2702 mit zusätzlichen Schnittstellen und Steuerungsmöglichkeiten. Es ist die erste Wahl für anspruchsvolle Industrieanwendungen, bei denen eine nahtlose Integration in die Anlagenautomation und eine lückenlose Prozessdokumentation gefordert sind.
Was ist das SYCON 2802?
Das SYCON 2802 von RLS Wacon ist ein vollautomatisches Online-Titrationsgerät zur quantitativen Messung der Gesamthärte oder Carbonathärte (Säurekapazität KS 4,3) in Prozess- und Betriebswasser. Gegenüber dem SYCON 2702 bietet es zwei zusätzliche Relaisausgänge (insgesamt 4), eine RS485-Schnittstelle mit Modbus-RTU-Protokoll, einen zweiten Digitaleingang und einen zweiten, frei programmierbaren Grenzwert.
Der zweite Grenzwert ermöglicht eine differenzierte Überwachung: So kann beispielsweise Grenzwert 1 als Voralarm und Grenzwert 2 als Hauptalarm konfiguriert werden. Alternativ lässt sich mit zwei Grenzwerten eine Wasserverschneidung überwachen – mit einem unteren und einem oberen Schwellwert für die gewünschte Mischhärte.
Wie funktioniert das SYCON 2802?
Das Messprinzip ist identisch mit dem SYCON 2702: kolorimetrische Titrationsmethode. Eine Wasserprobe wird automatisch in die Messzelle geleitet und schrittweise mit dem Indikator (H25-Serie oder C25-Serie) versetzt. Der wartungsfreie RGB-Vollfarbsensor wertet den Farbumschlag aus und berechnet die exakte Härtekonzentration. Die Analysendauer beträgt ca. 3 Minuten, der Indikatorverbrauch liegt bei weniger als 0,05 ml pro Analyse.
Der entscheidende Unterschied liegt in den erweiterten Schnittstellen: Über die RS485-Schnittstelle mit Modbus-RTU-Protokoll können Messwerte und Geräteparameter direkt von einer SPS abgefragt werden. Der Analogausgang (0/4–20 mA) steht zusätzlich zur Verfügung. Vier Relaisausgänge bieten maximale Flexibilität bei der Signalisierung und Anlagensteuerung.
Erweiterte Funktionen gegenüber dem SYCON 2702
| Funktion | SYCON 2702 | SYCON 2802 |
|---|---|---|
| Relaisausgänge | 2 | 4 |
| Programmierbare Grenzwerte | 1 | 2 |
| Digitale Eingänge | 1 | 2 |
| RS485 / Modbus RTU | – | Ja |
| Kühlwasserventil-Steuerung | – | Ja (über Relais 4) |
| Analogausgang 0/4–20 mA | Ja | Ja |
Vorteile des SYCON 2802
- Exakte Messwertermittlung durch Titrationsmethode
Quantitative Bestimmung der Wasserhärte mit ± 5 % Genauigkeit und ± 2,5 % Wiederholgenauigkeit
- RS485-Schnittstelle mit Modbus RTU
Direkte Abfrage von Messwerten und Geräteparametern durch eine SPS – nahtlose Integration in die Anlagenautomation
- Zwei frei programmierbare Grenzwerte
Voralarm und Hauptalarm oder Überwachung einer Wasserverschneidung mit unterem und oberem Schwellwert
- 4 potentialfreie Relaisausgänge
Grenzwert 1, Grenzwert 2 / Indikatorfüllstand, Gerätestörung, Analyse aktiv / Kühlwasserventil
- Analogausgang 0/4–20 mA zusätzlich zu Modbus
Parallele Messwertausgabe über analoge und digitale Schnittstelle
- 2 digitale Eingänge
Externer Analysenstart, Wasserzähler, Strömungswächter, Intervall-Reset, Fernreset – flexibel konfigurierbar
- Steuerung eines externen Kühlwasserventils
Relais 4 kann zur automatischen Ansteuerung eines Probenkühler-Ventils konfiguriert werden
- Vollfarbsensor mit automatischem Abgleich
Nullprobe vor jeder Messung – automatische Kompensation von Fremdlicht, Verschmutzung und Trübung, keine manuelle Kalibrierung nötig
- Sehr niedriger Indikatorverbrauch
Weniger als 0,05 ml pro Analyse – mindestens 10.000 Analysen je 500-ml-Flasche
- 9-sprachiges grafisches Display mit SD-Karte
Lückenlose Protokollierung, Installationsassistent, Software-Updates über SD-Karte
Einsatzbereich
Das SYCON 2802 ist die erste Wahl für anspruchsvolle Anwendungen, bei denen eine nahtlose Integration in übergeordnete Steuerungssysteme gefordert ist:
| Anwendungsbereich | Beschreibung |
|---|---|
| Industrielle Wasseraufbereitung | Vollständige Anbindung an SPS/SCADA über Modbus RTU und 4–20 mA – Messwerte, Alarme und Gerätestatus in Echtzeit |
| Wasserverschneidung | Zwei Grenzwerte überwachen den oberen und unteren Schwellwert der gewünschten Mischhärte |
| Komplexe Enthärtungsanlagen | Voralarm (Grenzwert 1) und Hauptalarm (Grenzwert 2) für abgestufte Reaktionen bei Härtedurchbruch |
| Dampfkessel mit Probenkühler | Automatische Ansteuerung des Kühlwasserventils über Relais 4 – kein externer Timer erforderlich |
| Umkehrosmose-Anlagen | Quantitative Überwachung mit Fernreset-Möglichkeit über den zweiten Digitaleingang |
Anforderungen an das Messwasser
| Parameter | Anforderung |
|---|---|
| pH-Wert | 4–10 |
| Eisen (Fe) | < 3 ppm |
| Kupfer (Cu) | < 0,2 ppm |
| Aluminium (Al) | < 0,1 ppm |
| Mangan (Mn) | < 0,2 ppm |
| Säurekapazität KS 4,3 | < 5 mmol/l |
| Beschaffenheit | Klar, farblos, feststofffrei, gasblasen-frei |
Installation und Inbetriebnahme
- Gerät an einer trockenen, gut zugänglichen Wand montieren – aufrecht, mit freiem Zugang zum Ablauf
- Wasseranschlüsse herstellen: Zulauf und Ablauf über 6-mm-Schlauch
- Elektrische Anschlüsse über die Kabelverschraubungen (4 Stück): Versorgungsspannung, 4 Relaisausgänge, Analogausgang, RS485, 2 Digitaleingänge
- RS485-Bus anschließen (bei Modbus-RTU-Anbindung): Busadresse und Baudrate im Menü konfigurieren
- Indikator der H25-Serie oder C25-Serie einsetzen und Sauglanze einführen
- Installationsassistenten starten – Schritt-für-Schritt-Führung durch alle Einstellungen inkl. beider Grenzwerte
- Ersten Analyselauf starten und Messwert prüfen
Tipp für die Installation
Nutzen Sie die Modbus-RTU-Schnittstelle zur Fernabfrage aller Geräteparameter durch Ihre SPS. So können Messwerte, Grenzwertstatus, Gerätezustand und Indikatorvorrat zentral überwacht werden – ohne zusätzliche Verkabelung für einzelne Signale. Das vierte Relais kann zur automatischen Ansteuerung eines Kühlwasserventils für den optionalen Probenkühler konfiguriert werden.
Wichtige Hinweise
- Nur für Innenbereich und Wandmontage in aufrechter Position
- Für den Betrieb wird ein kompatibler H25- oder C25-Indikator benötigt
- Freier, kurzer Ablauf ohne Gegendruck erforderlich
- Oxidationsmittel (Chlor, Ozon) oberhalb der Trinkwassergrenzwerte beeinträchtigen die Messung
- Wartungsset (Art.-Nr. 33-090034) alle 2 Jahre oder 30.000 Analysen einbauen
- Messzelle alle 6 Monate reinigen – SYCON Clean (Art.-Nr. 30-010900) verwenden
Messbereich und Indikatoren
Das SYCON 2802 ermöglicht die Überwachung eines Messbereiches (H25 für Gesamthärte oder C25 für Carbonathärte).
Der Messbereich richtet sich nach dem verwendetem Indikator.
Messbereiche für Gesamthärte (H25):
| Indikator | Artikelnummer | Messbereich | ||||
|---|---|---|---|---|---|---|
| Einzelflasche | Vorteilspack | °dH | °f | ppm CaCo3 | °e | |
| H25-0,02 | 32-084115 | 32-484115 | 0,012 – 0,12 | 0,021 – 0,214 | 0,21 – 2,14 | 0,025 – 0,15 |
| H25-0,05 | 32-084125 | 32-484125 | 0,02 – 0,2 | 0,036 – 0,357 | 0,36 – 3,57 | 0,025 – 0,25 |
| H25-0,1 | 32-084135 | 32-484135 | 0,03 – 0,3 | 0,054 – 0,536 | 0,54 – 5,36 | 0,038 – 0,375 |
| H25-0,2 | 32-084145 | 32-484145 | 0,06 – 0,6 | 0,11 – 1,07 | 1,1 – 10,7 | 0,08 – 0,75 |
| H25-0,3 | 32-084155 | 32-484155 | 0,09 – 0,9 | 0,16 – 1,161 | 1,6 – 16,1 | 0,12 – 1,12 |
| H25-0,5 | 32-084165 | 32-484165 | 0,15 – 1,5 | 0,27 – 2,68 | 2,7 – 26,8 | 0,19 – 1,87 |
| H25-1 | 32-084175 | 32-484175 | 0,3 – 3 | 0,54 – 5,36 | 5,4 – 53,6 | 0,38 – 3,75 |
| H25-2 | 32-084185 | 32-484185 | 0,6 – 6 | 1,1 – 10,7 | 10,7 – 107,1 | 0,76 – 7,51 |
| H25-3 | 32-084195 | 32-484195 | 0,9 – 9 | 1,6 – 16,1 | 16,1 – 160,1 | 1,13 – 11,2 |
| H25-5 | 32-084205 | 32-484205 | 1,5 – 15 | 2,7 – 26,8 | 26,8 – 267,9 | 1,88 – 18,8 |
| H25-10 | 32-084215 | 32-484215 | 3 – 30 | 5,4 – 53,6 | 53,6 – 535,7 | 3,76 – 37,6 |
Messbereiche für Carbonathärte (C25):
| Indikator | Artikelnummer | Messbereich | ||||
|---|---|---|---|---|---|---|
| Einzelflasche | Vorteilspack | °dH | °f | ppm CaCo3 | mmol/l (KS4,3) | |
| C25-1 | 32-086125 | 32-486125 | 0,3 – 7,5 | 0,5 – 13,4 | 5,3 – 134 | 0,11 – 2,68 |
| C25-1,5 | 32-086135 | 32-486135 | 0,5 – 11,5 | 0,8 – 20,5 | 8,0 – 80,1 | 0,16 – 4,11 |
| C25-2 | 32-086145 | 32-486145 | 0,6 – 15,0 | 1,1 – 26,8 | 10,6 – 268 | 0,21 – 5,36 |
| C25-3 | 32-086155 | 32-486155 | 0,9 – 22,5 | 1,6 – 40,2 | 16 – 402 | 0,32 – 8,04 |
Spezifikationen im Überblick
| Eigenschaft | Wert |
|---|---|
| Messprinzip | Kolorimetrische Titrationsmethode |
| Parameter | Gesamthärte (H25-Serie) oder Carbonathärte (C25-Serie) |
| Messbereich Gesamthärte | 0,012–30 °dH (11 Indikatoren) |
| Messbereich Carbonathärte | 0,3–22,5 °dH (4 Indikatoren) |
| Genauigkeit | ± 5 % des Messbereichsendwerts |
| Wiederholgenauigkeit | ± 2,5 % |
| Einheiten | °dH, °f, ppm CaCO₃, mmol/l, °e, °Zh |
| Analysendauer | ca. 3 Minuten |
| Indikatorverbrauch | < 0,05 ml pro Analyse (härteabhängig) |
| Analysen je 500-ml-Flasche | mind. 10.000 (bei weichem Wasser) |
| Wasserverbrauch | ca. 1 l pro Analyse bei 2 bar |
| Haltbarkeit Indikator | mind. 2 Jahre (bei < 25 °C, dunkel gelagert) |
Elektrische Daten
| Eigenschaft | Wert |
|---|---|
| Versorgungsspannung (230-V-Version) | 100–240 V AC, 50/60 Hz |
| Versorgungsspannung (24-V-Version) | 21,6–26,4 V AC/DC, 50 Hz |
| Leistungsaufnahme | max. 25 VA / 8 VA Messbetrieb / 3,5 VA Standby |
| Sicherungen (230-V-Version) | 2 A träge + 400 mA träge (5×20 mm) |
| Sicherungen (24-V-Version) | 2 A träge + 1 A träge (5×20 mm) |
| Relaisausgänge | 4 Relais, max. 250 V AC/DC, 1 A, potentialfreie Wechsler (NC/NO) |
| Relais 1 | Grenzwertüberschreitung 1 |
| Relais 2 | Grenzwertüberschreitung 2 / Grenzwertunterschreitung / Indikatorfüllstand niedrig |
| Relais 3 | Gerätestörung |
| Relais 4 | Analyse aktiv / Kühlwasserventil / Indikatorfüllstand niedrig |
| Analogausgang | 0–20 mA oder 4–20 mA, Auflösung < 100 µA, max. 750 Ω Bürde |
| RS485-Schnittstelle | Modbus RTU – Abfrage von Messwerten und Geräteparametern durch SPS |
| Digitale Eingänge | 2× galvanisch getrennt – Analysenstart, Wasserzähler, Strömungswächter, Intervall-Reset, Fernreset |
| Batterie | CR2032 (Datum/Uhrzeit/Status-Pufferung) |
Mechanische Daten
| Eigenschaft | Wandhalterung IP43 | Gehäuse IP54 |
|---|---|---|
| Abmessungen (B × H × T) | 274 × 275 × 129 mm | 332 × 345 × 190 mm |
| Gewicht | ca. 2,0 kg | ca. 4,0 kg |
| Schutzklasse | IP43 | IP54 |
Umgebungsbedingungen
| Umgebungsbedingung | Wert |
|---|---|
| Betriebstemperatur | 10–45 °C |
| Lagertemperatur | 0–45 °C |
| Messwassertemperatur | 5–40 °C |
| Luftfeuchtigkeit | 20–90 % RF (nicht kondensierend) |
| Eingangswasserdruck | min. 0,5 bar, max. 5 bar (empfohlen 1–2 bar) |
Display und Bedienung
| Eigenschaft | Wert |
|---|---|
| Display | Mehrfarbiges grafisches Display |
| Bedienung | 8 Tasten |
| Sprachen | Deutsch, Englisch, Französisch, Italienisch, Spanisch, Russisch, Polnisch, Niederländisch, Dänisch |
| Datenspeicher | SD-Karte (Messwertprotokollierung und Software-Updates) |
Lieferumfang
| Komponente |
|---|
| 1 × SYCON 2802 (konfiguriert für gewählte Versorgungsspannung) |
| Wandhalterung oder Gehäuse (je nach Bestellvariante) |
| SD-Karte |
| Betriebsanleitung |
Hinweis: Für den Betrieb wird ein kompatibler Indikator der H25-Serie (Gesamthärte) oder C25-Serie (Carbonathärte) benötigt, der separat bestellt werden muss.
Zusätzliche Informationen
| Bauart | |
|---|---|
| Spannungsversorgung | 230 V AC, 24 V AC/DC |
| Handbuch | Deutsch, Englisch |
| Parameter | Gesamthärte, p-Wert |
| Produktkategorie | Analysegerät |
| Serie | SYCON |
