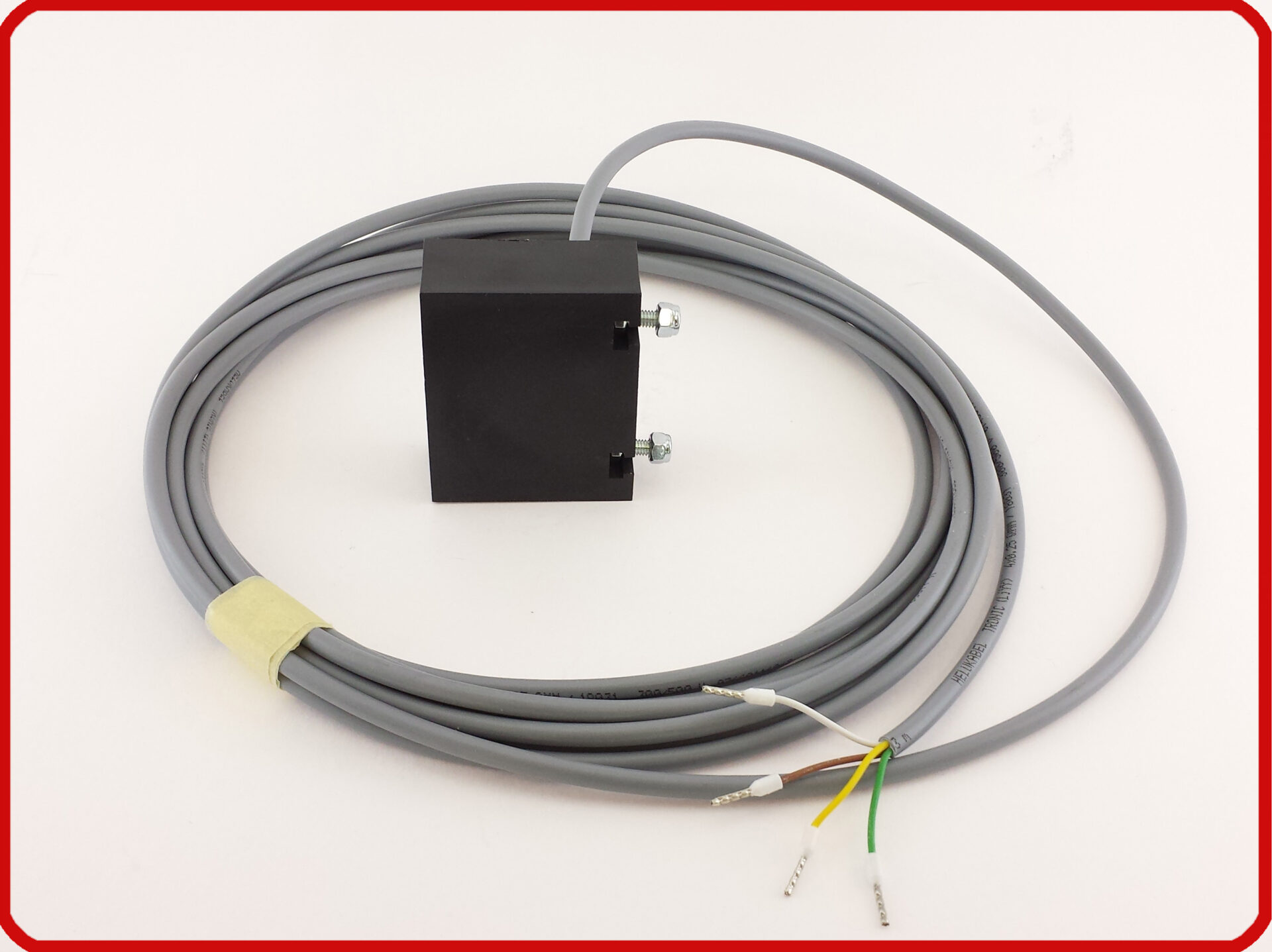

Radarsensor RMS-C-V

Artikelnummer:
Kategorie
Anzahl
Angebot anfordern
Indikator für Radarsensor RMS-C-V:

Der Radarsensor RMS-C-V dient als Bewegungsmelder für sich nähernde Objekte. Der Erfassungsbereich liegt zwischen ca. 0,5m und 5,0m. Die Reichweite wird werkseitig auf Kundenwunsch eingestellt und variiert abhängig von Größe, Form und Geschwindigkeit der bewegten Objekte.

Besondere Merkmale sind:

  • niedrige Leistungsaufnahme
  • verdeckter Einbau möglich
  • wartungsfrei
  • einfache Montage



Der Radarsensor RMS-C-V wird insbesondere in folgenden Bereichen eingesetzt:

  • Zugangskontrolle
  • Torsteuerung
  • Personen- und Objekterkennung
  • Bewegungsdetektion




Parameter Wert min. typ. max.
Betriebsspannung   10 VDC 24 VDC 30 VDC
Leistungsaufnahme       0,5 W
Temperaturbereich   – 20 °C   60 °C
Schutzklasse IP 67
Gehäusematerial PC
Abmessungen 56 x 46 x 22 mm




Parameter Wert min. typ. max.
Erfassungsbereich   0,5 m 2,5 m 5,0 m
Abstrahlwinkel, horizontal     80 °
Abstrahlwinkel, vertikal     32 °
Frequenz     24 GHz
Sendeleistung       15 dBm EIRP
Signalausgang active low, Optokoppler/Öffner, kaskadierbar
Anschlusskabel 5 m LIYY 4 x 0,25 m²
Richtung annähernd
Antennenausrichtung




Norm
ETSI EN300440-1 V1.3.1 (2001-09)
ETSI EN300440-2 V1.1.1 (2001-09
VDE 0848(08/2000) Part1
VDE 0848(01/1991) Part2
ICNIRP Guidelines (04/1998)
EN50 081-1
EN50 082-1




Farbe Belegung
braun + 24 V DC
weiß GND
grün Output Optocoupler –
gelb Output Optocoupler +
