Sensor de radar RMS 61
Sensor de radar RMS 61 – radar Doppler de 61 GHz en carcasa M30 robusta (IP67). Alcance de detección 0,5–5,0 m ajustable, salida push-pull hasta 350 mA.

Los clientes particulares también pueden encontrar nuestra gama en nuestra tienda asociada Ampha-Analyse.
Indicador de Sensor de radar RMS 61:
Véase también
Sensor de radar RMS 61

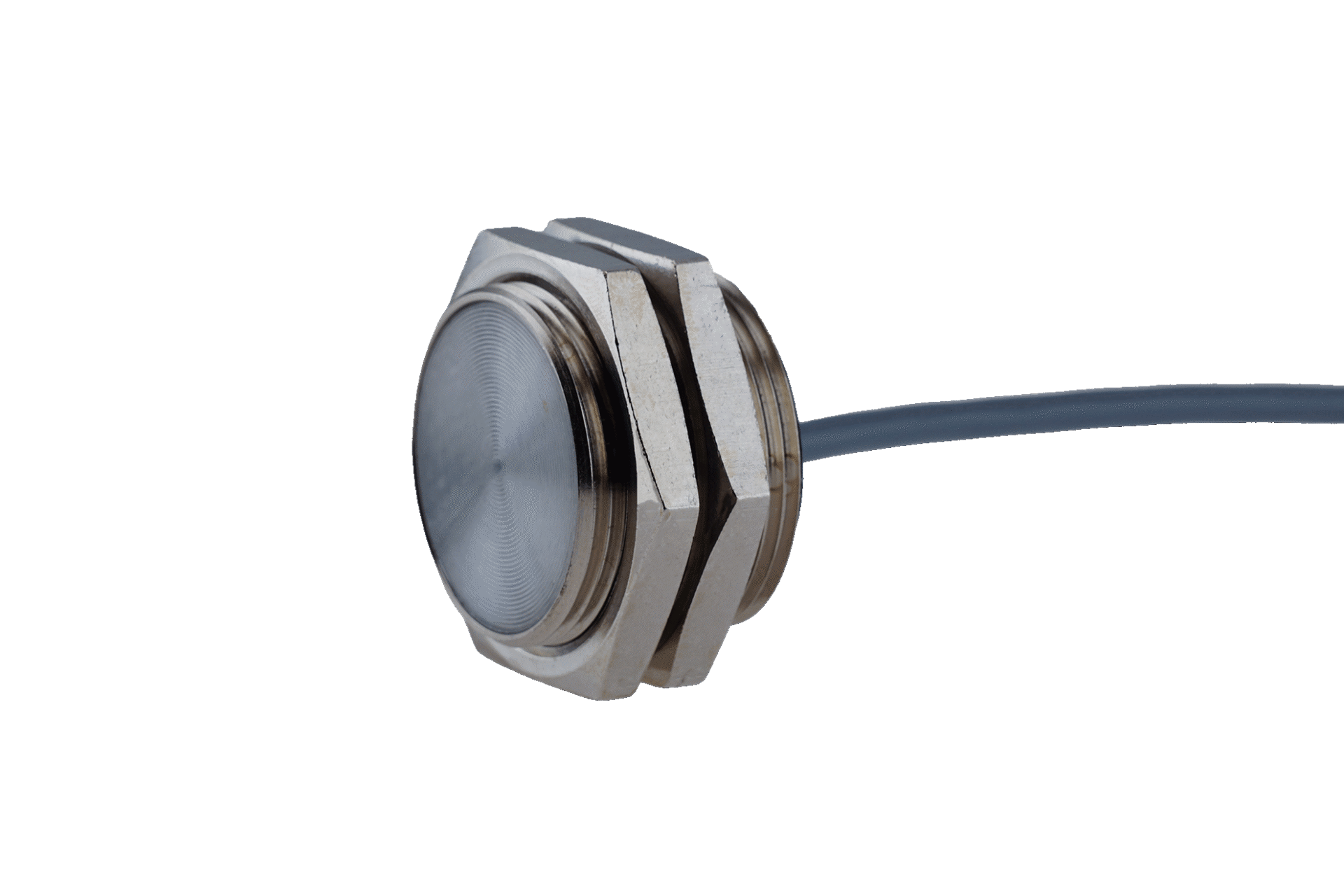

El sensor de radar RMS 61 es un radar Doppler de 61 GHz en una robusta carcasa M30 con rosca exterior M30x1,5 y grado de protección IP67. Detecta de forma fiable y precisa a personas y objetos en movimiento, independientemente de las condiciones de iluminación, el polvo o la suciedad. El alcance de detección es ajustable entre 0,5 m y 5,0 m. Un LED de alimentación azul indica el funcionamiento y dos LED de estado rojos señalan el estado de salida. La robusta salida push-pull acciona directamente cargas de hasta 350 mA, lo que la hace ideal para aplicaciones de PLC, control y automatización.
Uso en escaleras mecánicas y pasillos rodantes
Los sensores de radar de RLS Wacon detectan a los pasajeros que se acercan a las escaleras mecánicas y pasillos rodantes y actúan como detectores de movimiento direccionales para la habilitación automática (reactivación) de la instalación. La escalera arranca al acercarse y pasa a modo de espera en las pausas de tráfico, lo que ahorra energía y desgaste. Gracias a la moderna tecnología de radar, el RMS 61 funciona de forma direccional y es insensible a las influencias del entorno.
Variantes del producto
El RMS 61 está disponible para movimiento de acercamiento, alejamiento o bidireccional, con umbral ajustable (0,5 – 5,0 m) o umbral fijo (2,5 – 2,7 m). Otras formas de carcasa, longitudes de cable de conexión, conectores específicos del cliente o salidas se integran a petición.
Características
- Radar Doppler de 61 GHz, detección sin contacto
- Alcance de detección 0,5 – 5,0 m, ajustable in situ
- Insensible al polvo, viento, lluvia, niebla, variaciones de temperatura y luz externa
- Dirección de medición seleccionable, insensible a movimientos laterales
- Robusta salida push-pull de hasta 350 mA
- Robusta carcasa M30, grado de protección IP67
- Montaje oculto posible, sin mantenimiento
- Muy bajo consumo de energía
Montaje
El RMS 61 se fija mediante su rosca exterior M30×1,5 y, gracias a su robusta carcasa, también puede montarse de forma oculta. La dirección de medición es seleccionable; el sensor funciona de forma direccional y es insensible a los movimientos laterales.
Conexión
La conexión se realiza mediante un cable de 3 hilos (3×0,14 mm²):
| Hilo | Asignación |
|---|---|
| Marrón | + 24 V DC |
| Blanco | 0 V (GND) |
| Verde | Salida (activo en bajo) |
La robusta salida push-pull acciona directamente cargas de hasta 350 mA.
Puesta en marcha y ajuste
El alcance de detección se ajusta en el potenciómetro de umbral (TH): tope izquierdo ≈ 5,0 m, tope derecho ≈ 0,5 m. El LED de alimentación azul indica el funcionamiento y dos LED de estado rojos (frontal y posterior) muestran el estado de salida.
- Monte el sensor mediante la rosca M30 en la posición prevista y oriente la dirección de medición.
- Conecte los hilos a la alimentación y al control según la asignación de pines.
- Aplique tensión: el LED de alimentación azul se enciende.
- Ajuste el alcance de detección en el potenciómetro de umbral según la aplicación y compruébelo mediante el LED de estado rojo.
Datos técnicos
| Parámetro | Valor |
|---|---|
| Tensión de alimentación | 5 – 24 – 30 V DC |
| Consumo de corriente (típ.) | 11 mA |
| Alcance de detección | 0,5 – 5,0 m |
| Salida (push-pull) | 200 – 350 mA |
| Tiempo de conmutación | 0,5 s |
| Tipo de sensor | Radar Doppler, 61 GHz |
| Potencia de emisión (EIRP) | +10 dBm |
| Ángulo del haz (horizontal) | 80° |
| Ángulo del haz (elevación) | 80° |
| Dimensiones (Ø × P) | M30×1,5 × 21,5 mm |
| Peso | 80 g |
| Grado de protección | IP67 |
| Rango de temperatura | −20 … +80 °C |
| Humedad | 20 – 90 % HR |
Información adicional
| Variante | RMS-61-A-Adj., RMS-61-E-Adj., RMS-61-AE-Adj., RMS-61-A-fix., RMS-61-E-fix., RMS-61-AE-fix. |
|---|
Folleto
Instrucciones de uso
